Телескоп «Джеймс Уебб» - найпотужніший телескоп у світі


19s

Телескоп «Джеймс Уебб» - це орбітальна інфрачервона обсерваторія, яка повинна замінити той самий знаменитий космічний телескоп «Хаббл».
Це дуже складний механізм. Робота над його йде близько 20 років! «Джеймс Уебб» буде володіти складовим дзеркалом 6,5 метрів в діаметрі і коштувати близько 6.8 млрд доларів. Для порівняння, діаметр дзеркала «Хаббла» - «всього» 2.4 метра.
Подивимося?


28 фото
Телескоп «Джеймс Уебб» - найпотужніший телескоп у світі

1. Телескоп «Джеймс Уебб» повинен бути розміщений на гало-орбіті в точці Лагранжа L2 системи Сонце - Земля. А в космосі холодно. Тут показані випробування, що проводяться 30 березня 2012, спрямовані на вивчення можливості протистояти холодним температур простору. (Фото Chris Gunn | NASA):
01s
2. «Джеймс Уебб» буде володіти складовим дзеркалом 6.5 метрів в діаметрі з площею збирає поверхні 25 м². Багато це, чи мало? (Фото Chris Gunn):
02s

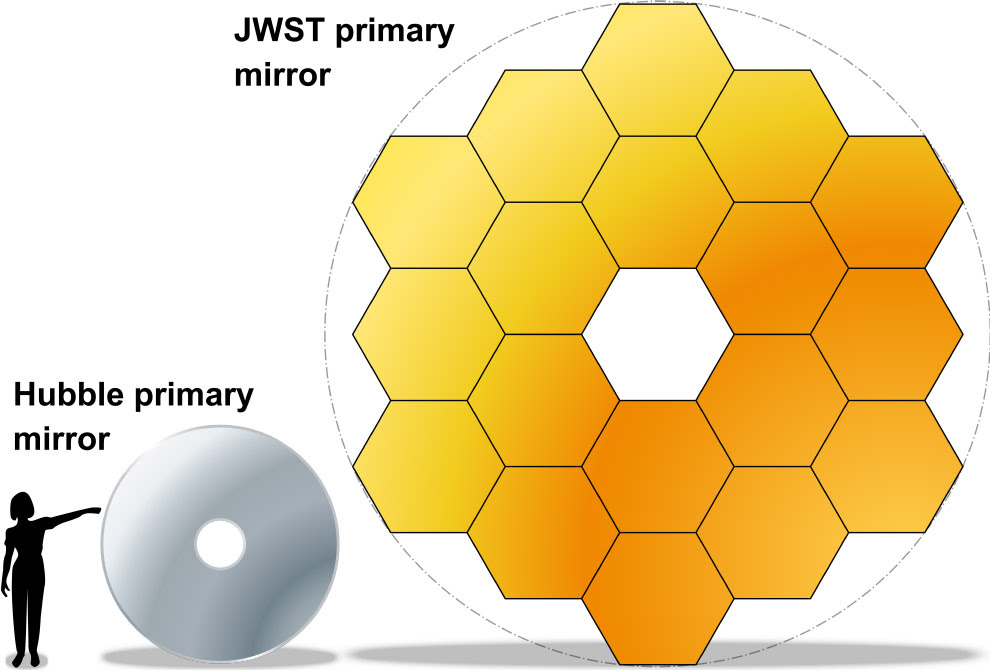

3. Порівняємо з «Хабблом». Дзеркало «Хаббла» (зліва) і «Уебба» (праворуч) в одному масштабі:
29s

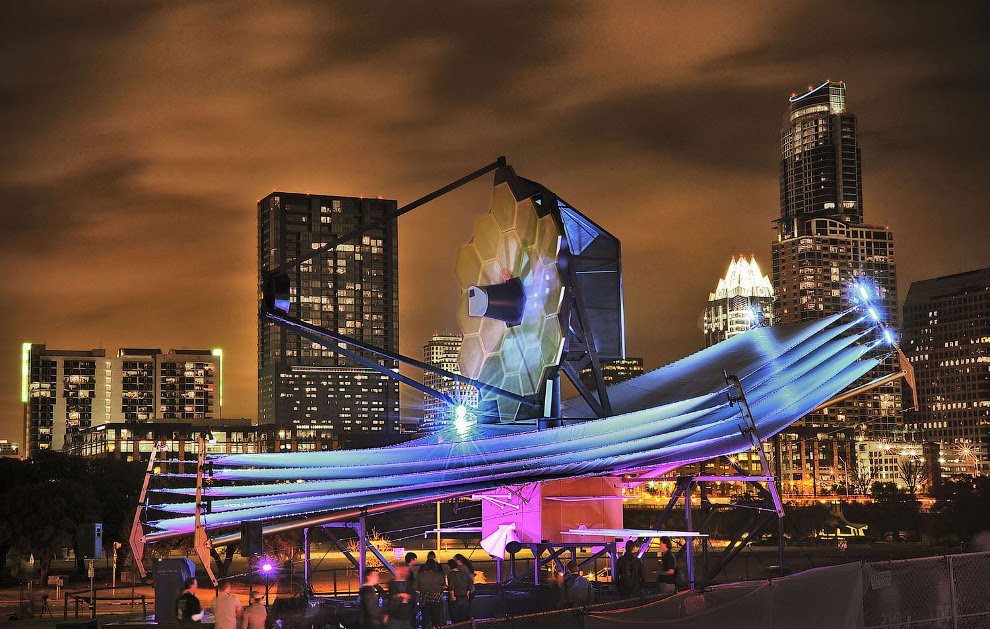

4. Повномасштабна модель космічного телескопа Джеймса Вебба в Остіні, штат Техас, 8 березня 2013. (Фото Chris Gunn):
Повномасштабна модель космічного телескопа Джеймса Вебба в Остіні
5. Проект телескопа являє собою міжнародне співробітництво 17 країн, на чолі яких стоїть NASA, зі значним внеском Європейського та Канадського космічних агентств. (Фото Chris Gunn):
Повномасштабна модель космічного телескопа Джеймса Вебба в Остіні
6. Спочатку запуск планувався на 2007 рік, в подальшому переносився на 2014 і на 2015 рік. Однак перший сегмент дзеркала був встановлений на телескоп лише в кінці 2015 року, а повністю головне складене дзеркало було зібрано тільки в лютому 2016 року. (Фото Chris Gunn):
05s
7. Чутливість телескопа і його роздільна здатність безпосередньо пов'язані з розміром площі дзеркала, яке збирає світло від об'єктів. Вчені й інженери визначили, що мінімальний діаметр головного дзеркала повинен бути 6.5 метра, щоб виміряти світло від самих далеких галактик.
Просте виготовлення дзеркала, подібного дзеркала телескопа «Хаббл», але більшого розміру, було неприйнятно, тому що його маса була б занадто великою, щоб можна було запустити телескоп в космос. Команді вчених і інженерів необхідно було знайти рішення, щоб нове дзеркало мало 1/10 маси дзеркала телескопа «Хаббл» на одиницю площі. (Фото Chris Gunn):
06S
8. Не тільки у нас все дорожчає від початкової кошторису. Так, вартість телескопа «Джеймс Уебб» перевищила початкові розрахунки щонайменше в 4 рази. Планувалося, що телескоп обійдеться в 1,6 млрд дол. І буде запущений в 2011 році, проте за новими оцінками вартість може скласти 6.8 млрд, при цьому запуск відбудеться не раніше 2018 року. (Фото Chris Gunn):
07S

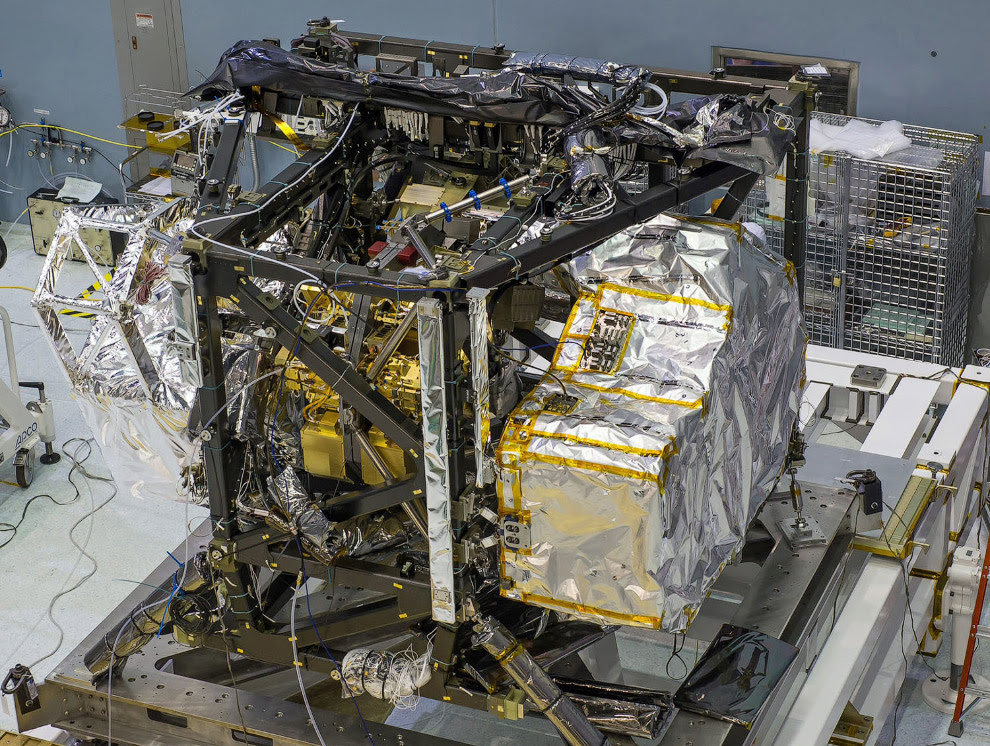

9. Це спектрограф ближнього інфрачервоного діапазону. Він буде аналізувати спектр джерел, що дозволить отримувати інформацію як про фізичні властивості досліджуваних об'єктів (наприклад, температурі і масі), так і про їхній хімічний склад. (Фото Chris Gunn):
08s

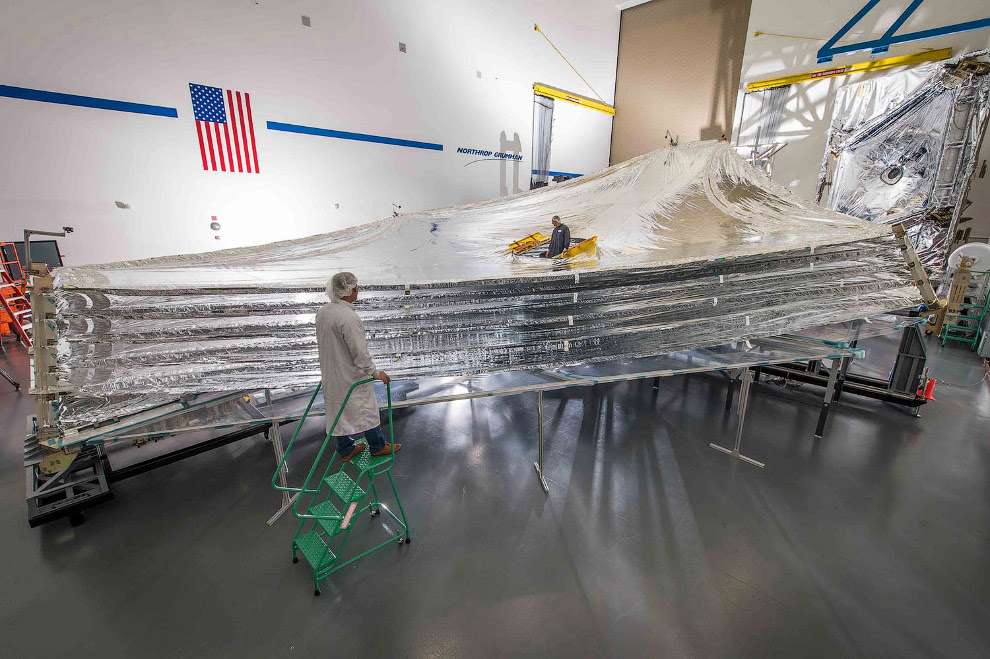

10. Випробування сонцезахисного екрану, 10 липня 2014. (Фото Chris Gunn):
Випробування сонцезахисного екрану
Телескоп дозволить виявляти щодо холодні екзопланети з температурою поверхні до 300 К (що практично дорівнює температурі поверхні Землі), що знаходяться далі 12 а. е. від своїх зірок, і віддалені від Землі на відстань до 15 світлових років. У зону докладного спостереження потраплять більше двох десятків найближчих до Сонця зірок. Завдяки «Джеймсу Веббу» очікується справжній прорив в екзопланетологіі - можливостей телескопа буде достатньо не тільки для того, щоб виявляти самі екзопланети, але навіть супутники і спектральні лінії цих планет.

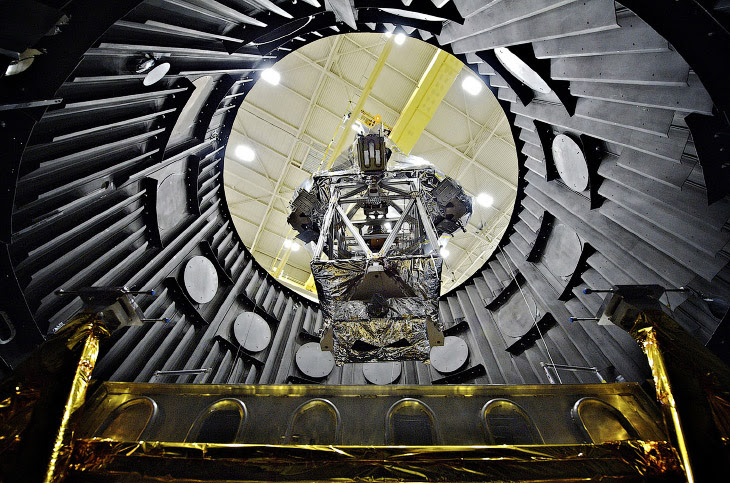

11. Інженери тестують в камері. систему підйому телескопа 9 вересня 2014. (Фото Chris Gunn):
10s

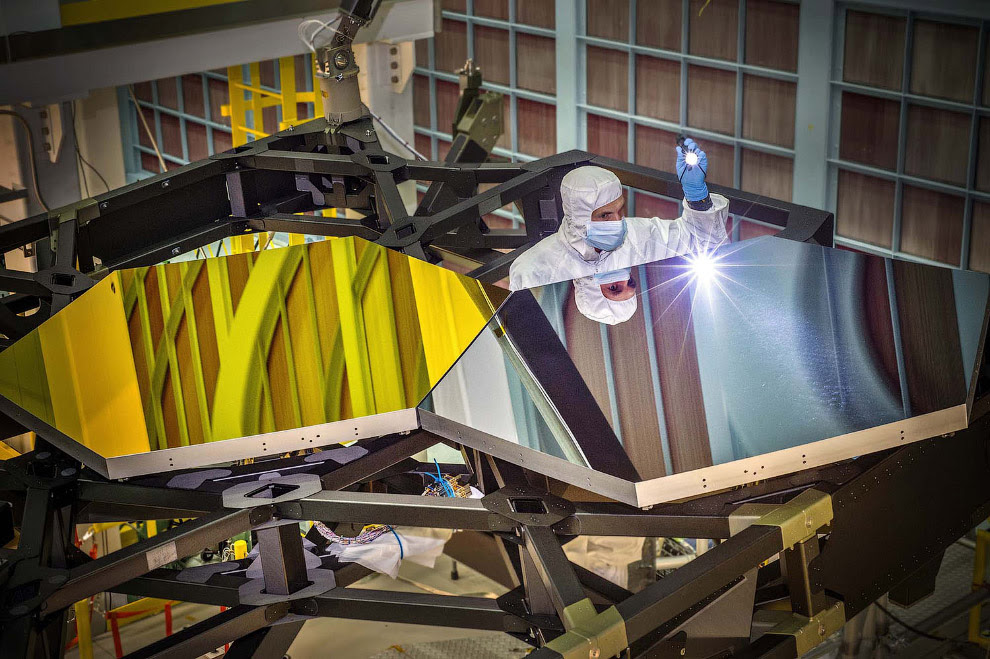

12. Дослідження дзеркал, 29 вересня 2014. Шестикутна форма сегментів була вибрана не випадково. Вона має високий коефіцієнт заповнення і має симетрію шостого порядку. Високий коефіцієнт заповнення означає, що сегменти підходять один до одного без зазорів. Завдяки симетрії 18 сегментів дзеркала можна розділити на три групи, в кожній з яких налаштування сегментів ідентичні. Нарешті, бажано, щоб дзеркало мало форму, близьку до кругової - для максимально компактного фокусування світла на детекторах. Овальне дзеркало, наприклад, дало б витягнуте зображення, а квадратне послало б багато світла з центральної області. (Фото Chris Gunn):
дослідження дзеркал

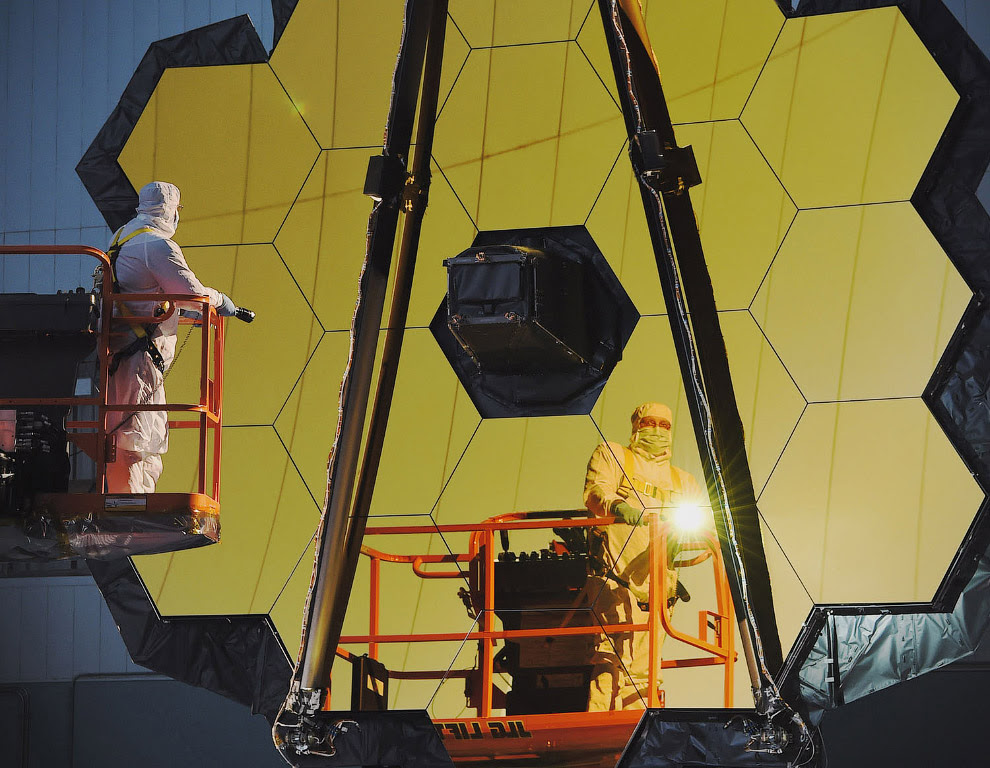

13. Очищення дзеркала сухим льодом з двоокису вуглецю. Ганчірками тут ніхто не тре. (Фото Chris Gunn):
Очищення дзеркала сухим льодом з двоокису вуглецю

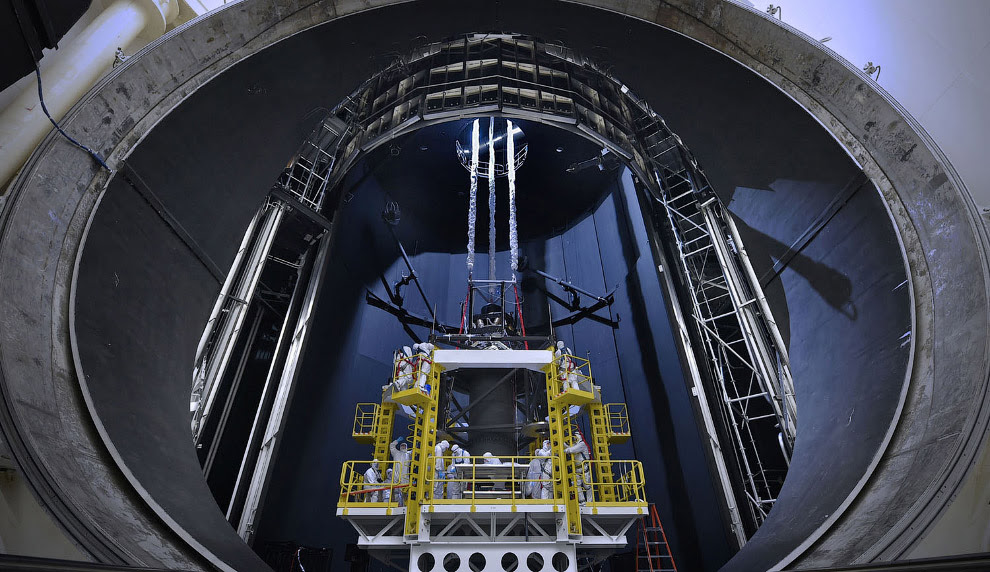

14. Камера A - це гігантська випробувальна камера з вакуумом, яка буде моделювати космічне простору при випробуваннях телескопа «Джеймса Вебба», 20 травня 2015. (Фото Chris Gunn):
13s

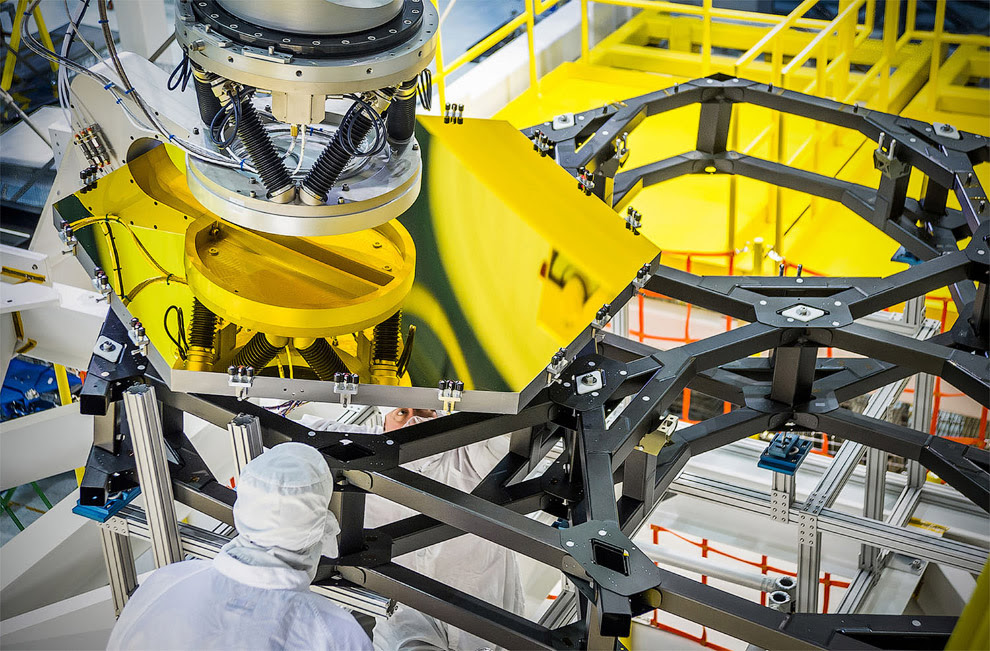

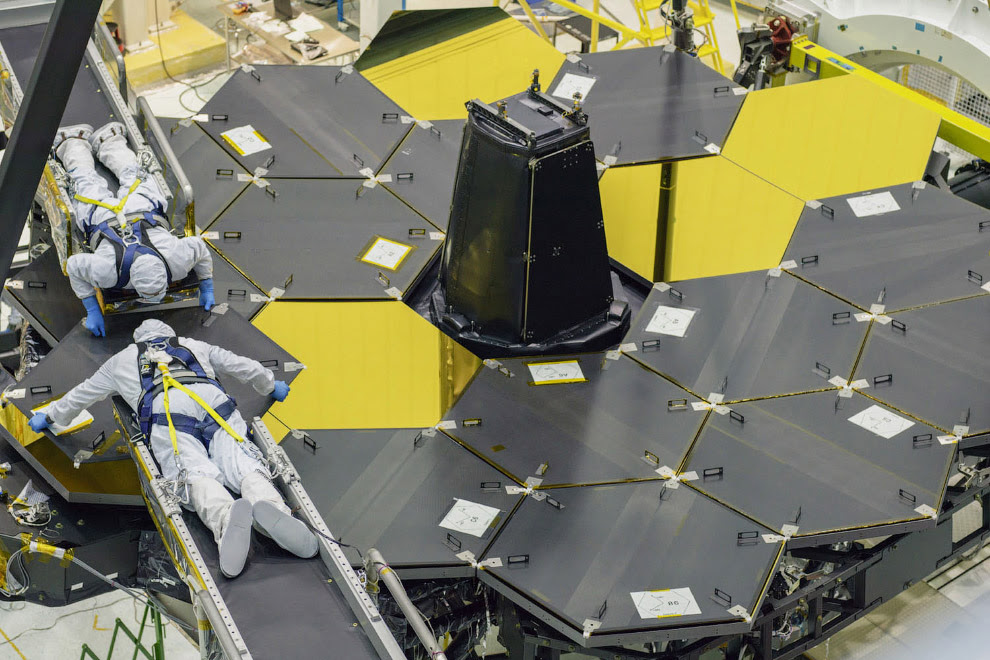

31 грудня 2015 року. Встановлено 11 дзеркал. (Фото Chris Gunn):
14s

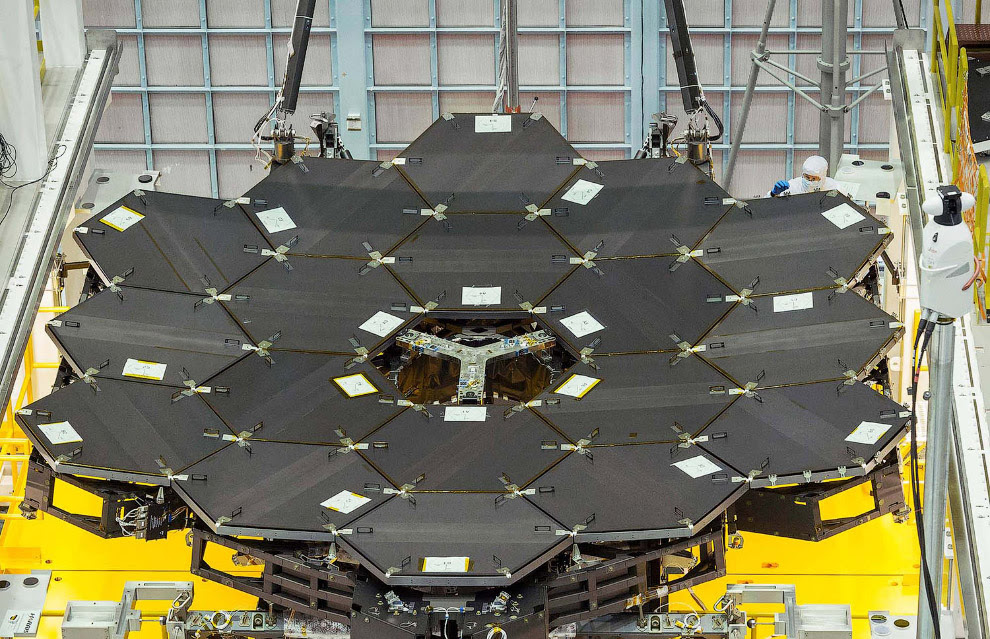

А2 березня 2016 року встановлених дзеркал було вже 18. (Фото Chris Gunn):
16s
17. Розмір кожного з 18 шестигранних сегментів дзеркала становить 1.32 метра від ребра до ребра. (Фото Chris Gunn):
15s
18. Маса безпосередньо самого дзеркала в кожному сегменті - 20 кг, а маса всього сегмента в зборі - 40 кг. (Фото Chris Gunn):
17s
19. Для дзеркала телескопа «Джеймса Вебба» використовується особливий тип берилію. Він являє собою дрібний порошок. Порошок поміщається в контейнер з нержавіючої сталі і пресується в плоску форму. Після того як сталевий контейнер вилучений, шматок берилію розрізається навпіл, щоб зробити дві заготовки дзеркала близько 1.3 метра в діаметрі. Кожна заготовка дзеркала використовується для створення одного сегмента. (Фото Chris Gunn):
18s
20. Потім поверхню кожного дзеркала сточується для надання форми, близької до розрахункової. Після цього дзеркало ретельно вирівнюють і полірують. Цей процес повторюється до тих пір, поки форма сегмента дзеркала не стане близька до ідеальної. Далі сегмент охолоджується до температури -240 ° C, і за допомогою лазерного інтерферометра проводять виміри розмірів сегмента. Потім дзеркало з урахуванням отриманої інформації проходить остаточне полірування. (Фото Chris Gunn):
19s
21. По завершенню обробки сегмента передня частина дзеркала покривається тонким шаром золота для кращого відображення інфрачервоного випромінювання в діапазоні 0,6-29 мкм, і готовий сегмент проходить повторні випробування при кріогенних температурах. (Фото Chris Gunn):
20-і роки
22. Робота над телескопом в листопаді 2016 року. (Фото Chris Gunn):
21s

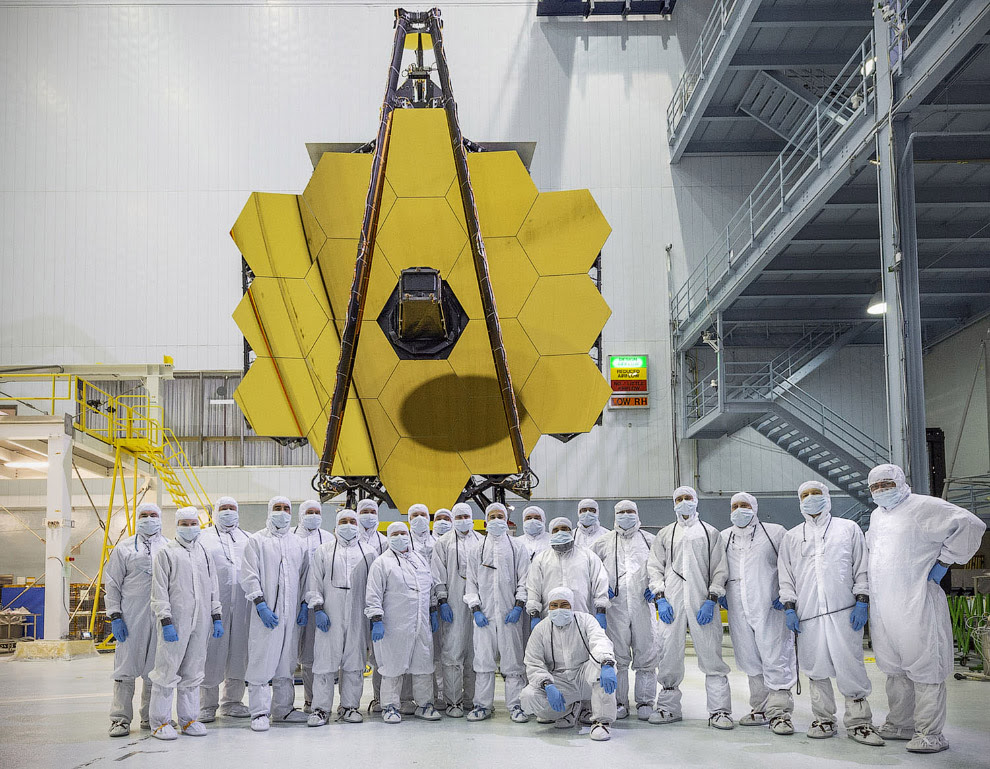

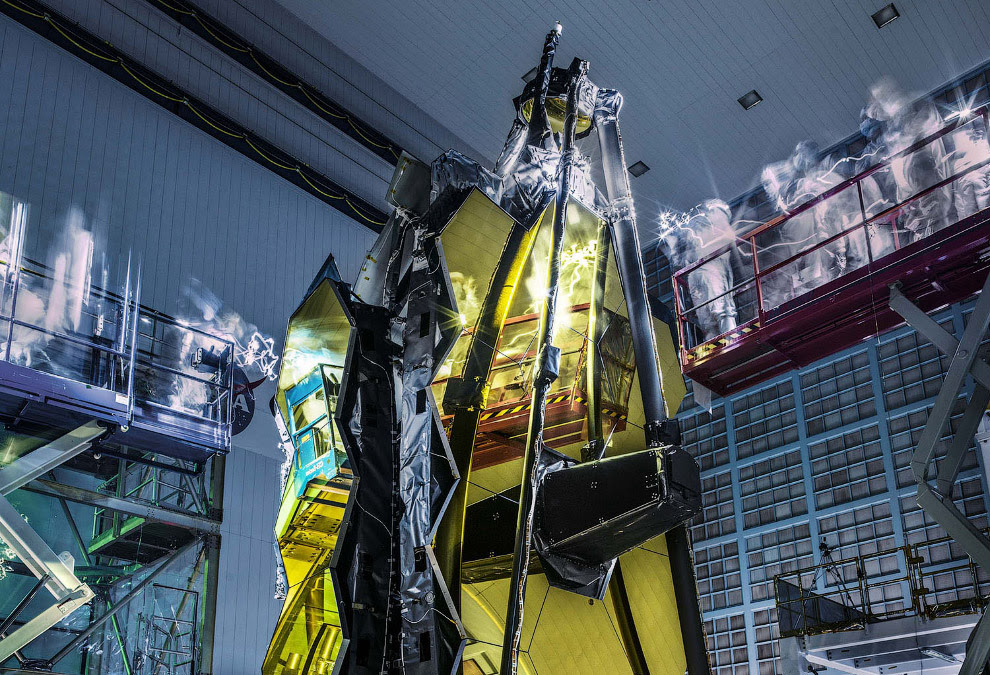

23. НАСА завершило зборку космічного телескопа «Джеймс Уебб» в 2016 році і приступило до його випробувань. Це знімок від 5 березня 2017 року. На довгій витримці техніки виглядають примарами. (Фото Chris Gunn):
22s
24. Транспортування телескопа в Х'юстон 7 травня 2017 (Фото Chris Gunn):
Транспортування телескопа в Х'юстон
25. Починаються нові випробування, 20 травня 2017. (Фото Chris Gunn):
24s

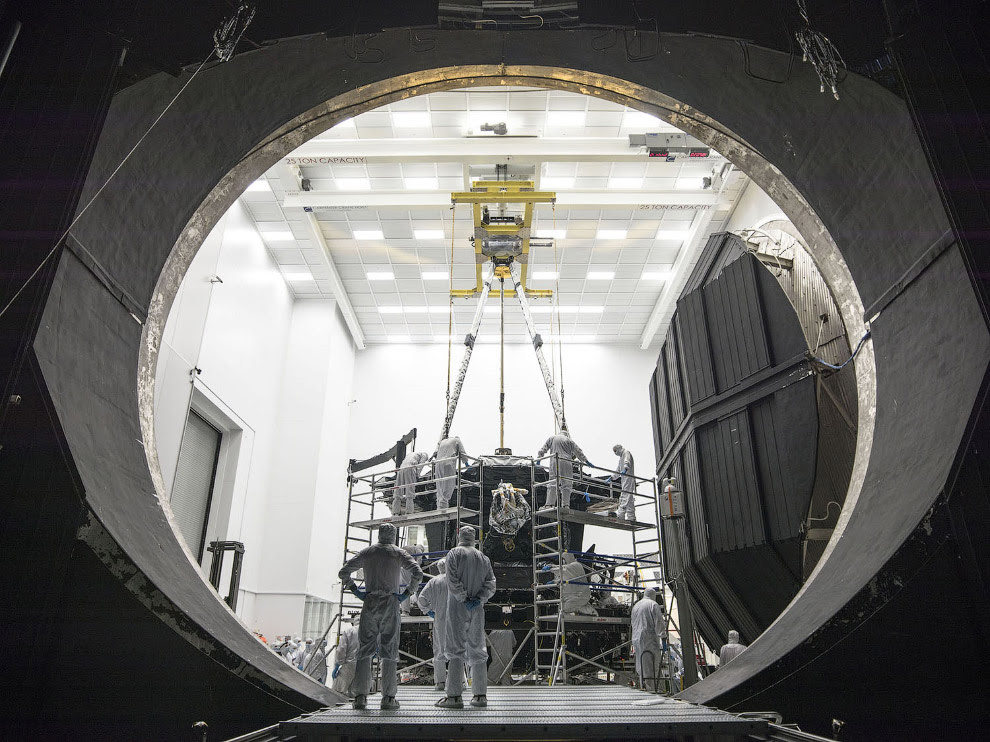

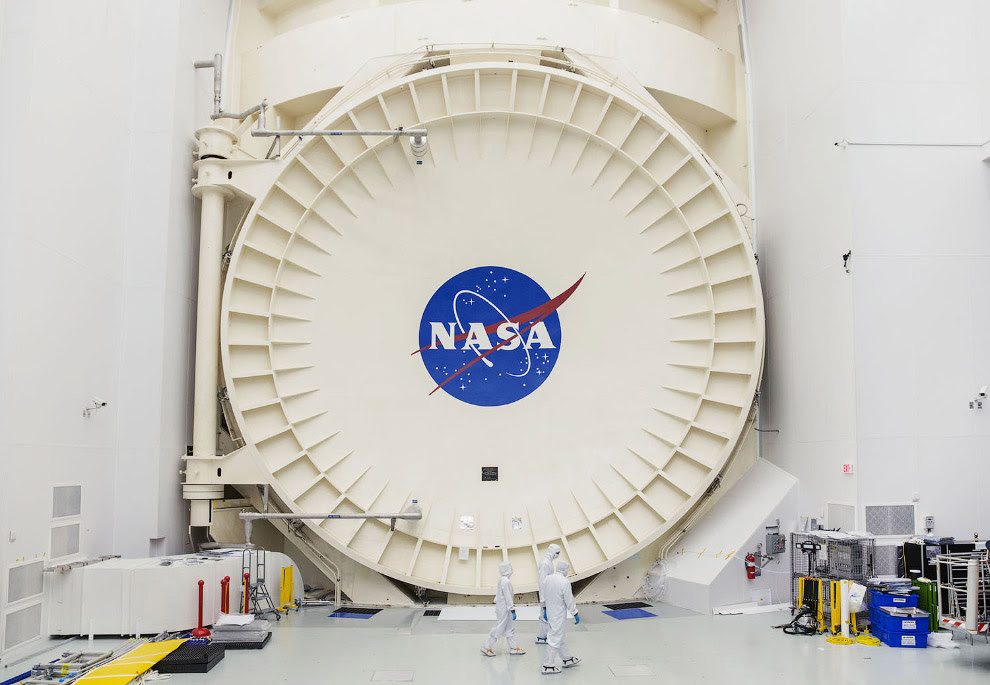

26. Двері в ту саму камеру А з 14-ї фотографії, в якій моделюється космічний простір. (Фото Chris Gunn):
25s

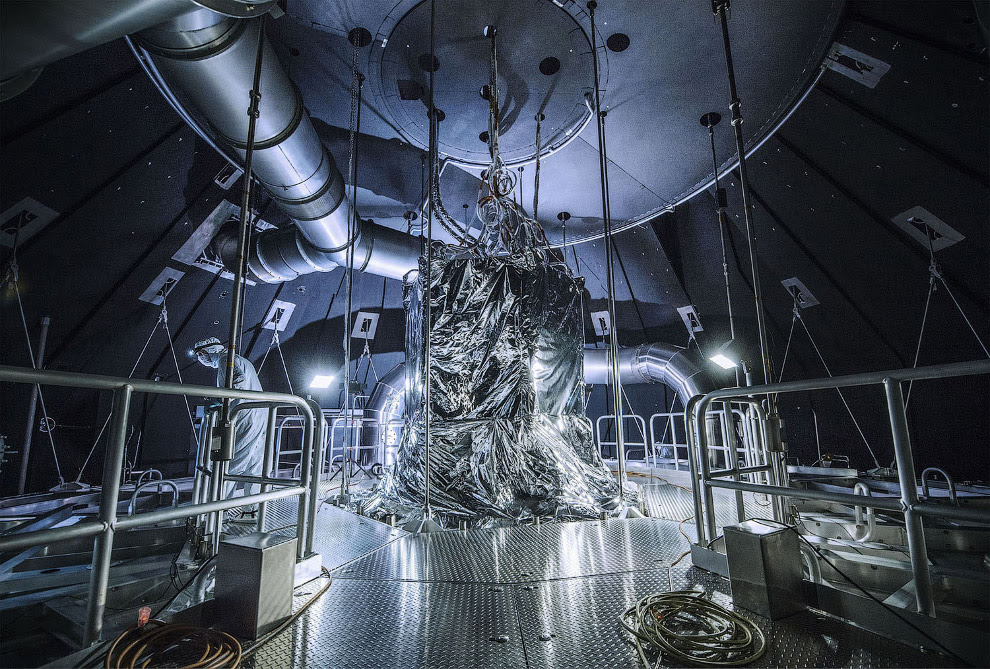

27. Телескоп «Джеймс Уебб» всередині камери А, 19 листопада 2017. (Фото Chris Gunn):
Телескоп «Джеймс Уебб» всередині камери А
28. Поточні плани передбачають, що телескоп буде запущений за допомогою ракети «Аріан-5» навесні 2019 року. Відповідаючи на питання про те, що вчені очікують дізнатися за допомогою нового телескопа, провідний науковий співробітник проекту Джон Метер сказав: «Сподіваюся, ми знайдемо щось, про що ніхто нічого не знає». (Фото Chris Gunn):
28s
